Esempio di modellazione solida

L'oggetto

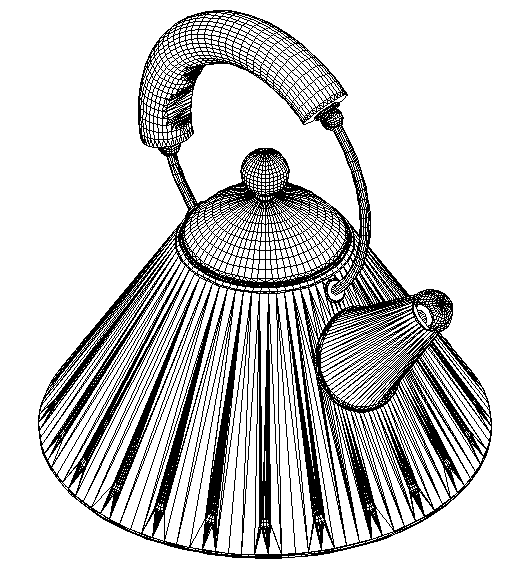

L'esercizio consiste nel costruire il modello solido di un bollitore dalla forma apparentemente semplice
ma di non facile esecuzione mediante i normali comandi di AutoCAD.

Per caricare la base del disegno nel formato AutoCAD 14 e 2000...

Varie possibili rappresentazioni dell'oggetto mediante il comando MODOOMBRA [SHADEMODE]

Comando: MODOOMBRA
Digitare un'opzione [Wireframe 2D/Wireframe 3D/Nascosta/Piatta/Gouraud/pIatta+spigoli/gOuraud+spigoli]
Command: SHADEMODE
[2D wireframe/3D wireframe/Hidden/Flat/Gouraud/fLat+edges/gOuraud+edges]

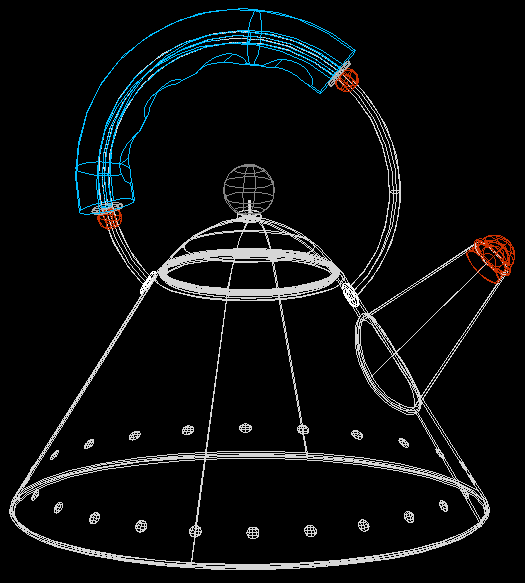

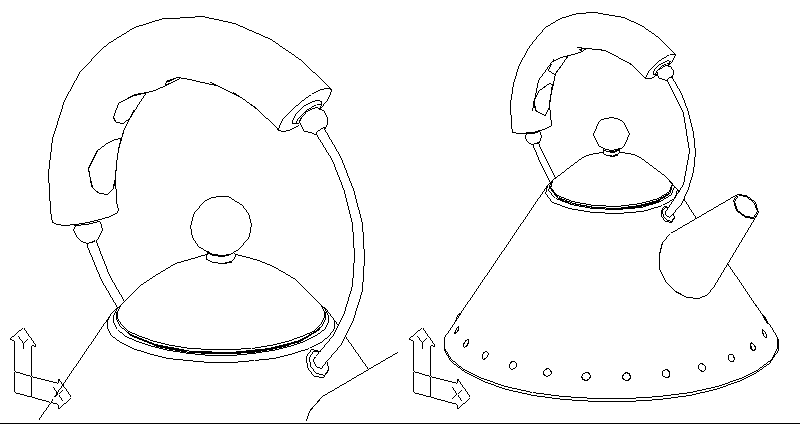

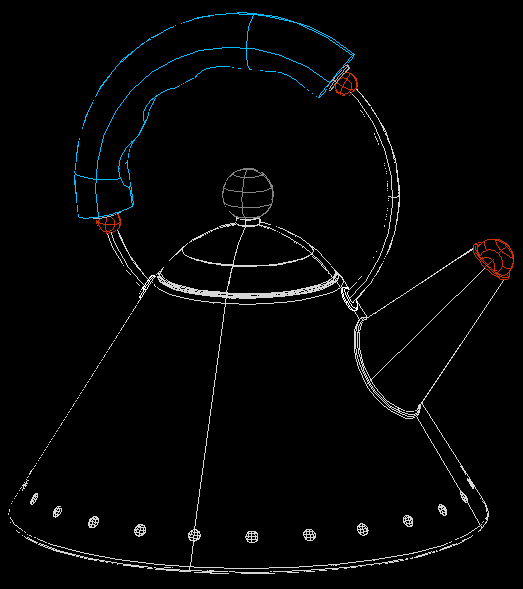

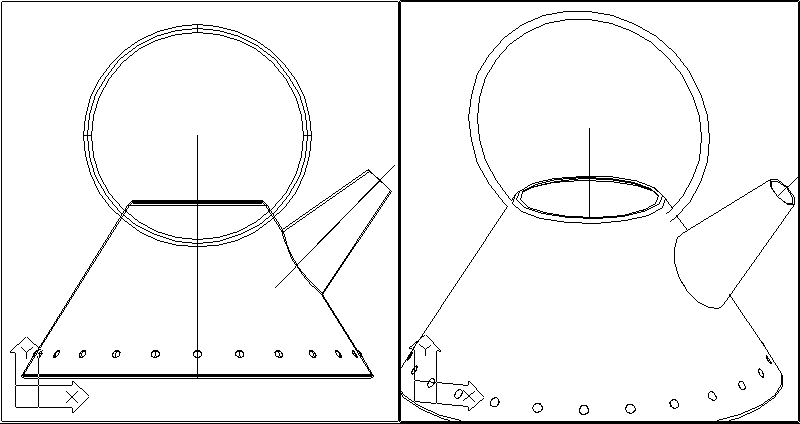

MODOOMBRA Wireframe 3D [3D wireframe] (i tipi di linea e gli spessori di linea non sono visibili)

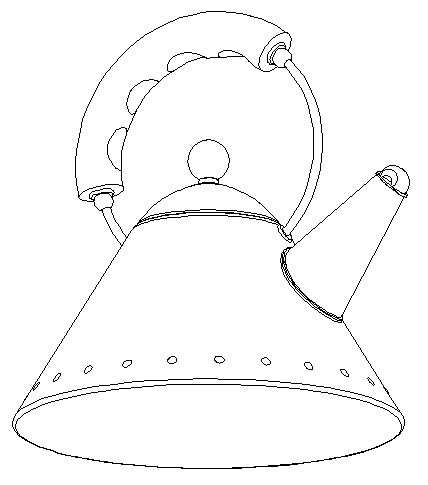

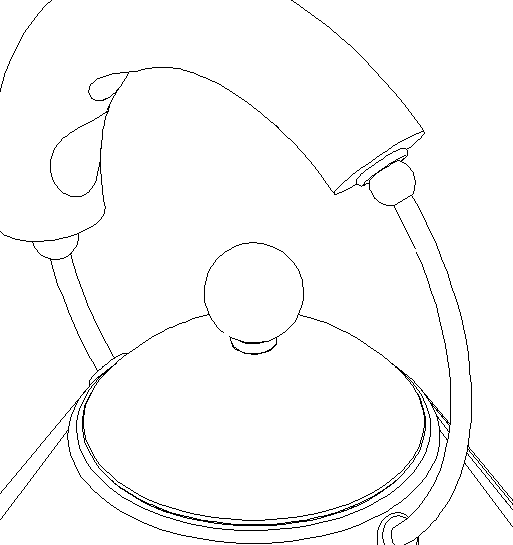

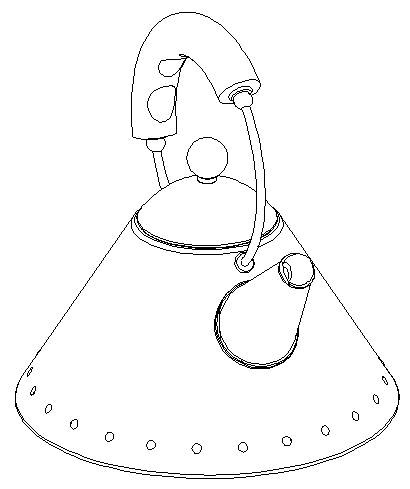

MODOOMBRA Nascosta [Hidden]

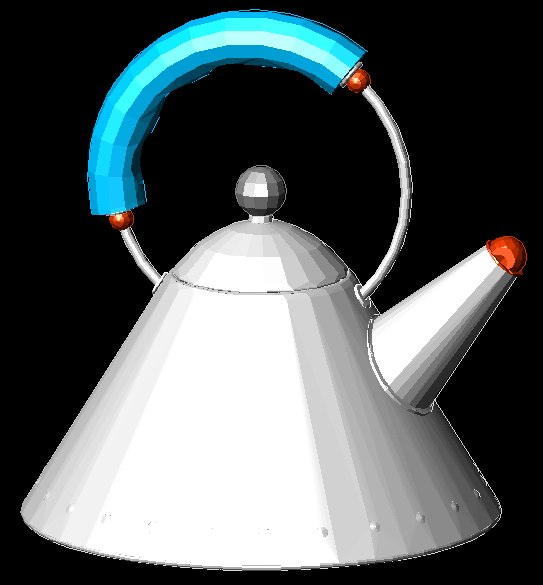

MODOOMBRA Piatta [Flat]

MODOOMBRA pIatta+spigoli[fLat+edges]

MODOOMBRA Gouraud [Gouraud]

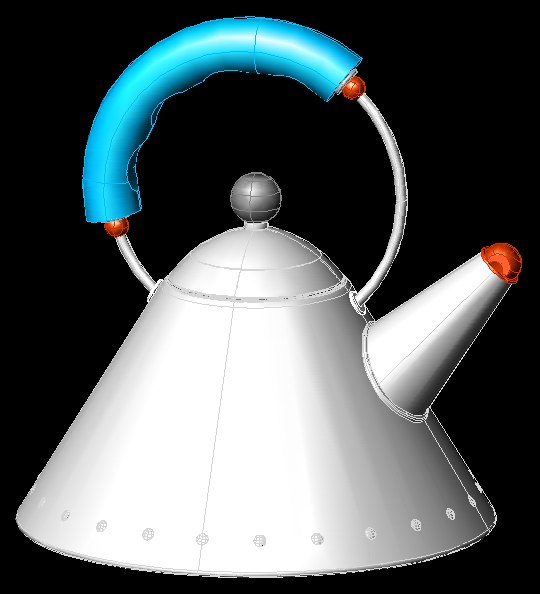

MODOOMBRA gOuraud+spigoli [gOuraud+edges]

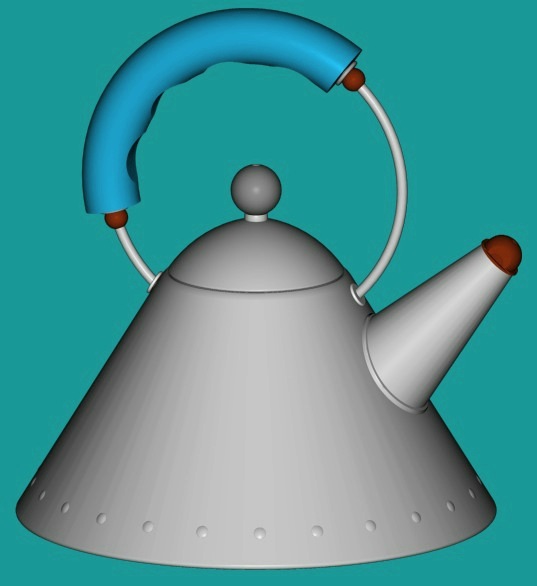

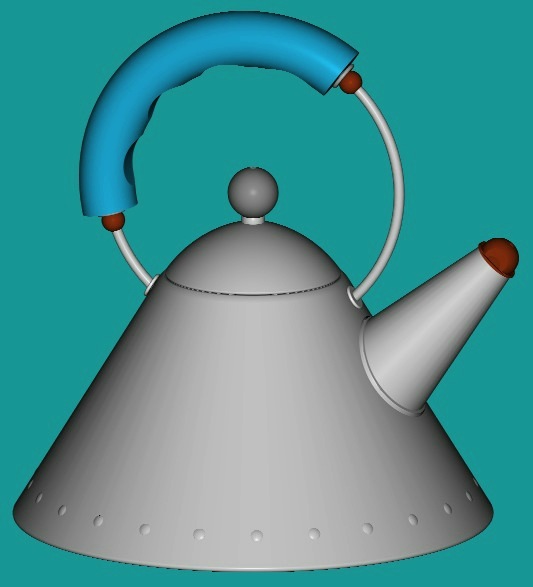

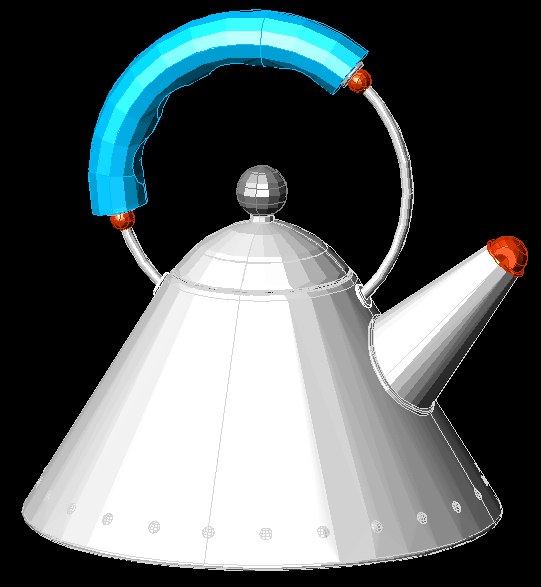

Comando: RENDER

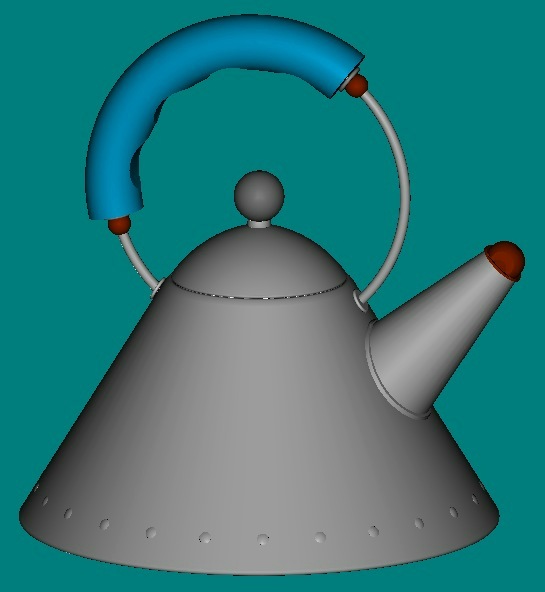

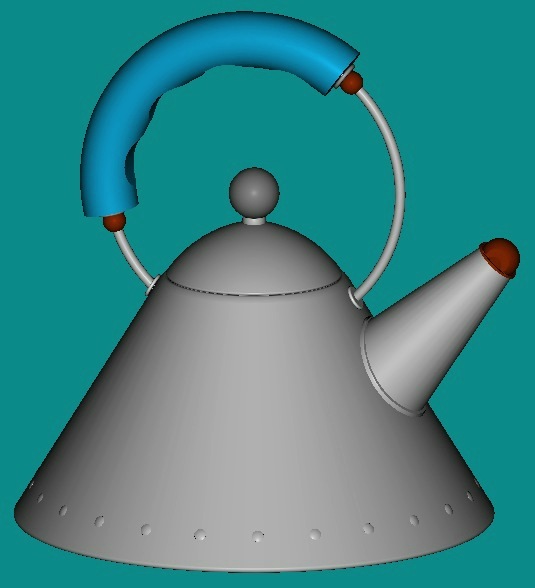

RENDER (parametri di default: metodo di Gouraud)

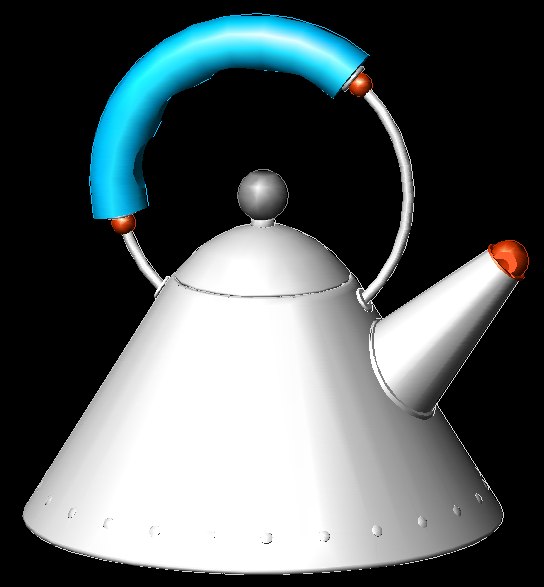

RENDER (metodo di Phong)

RENDER (metodo di Phong + photo real)

RENDER (metodo di Phong + photo ray trace)

RENDER (metodo di Phong + photo ray trace + anti-aliasing massimo)

1) Come creare una regione (uso di REGIONE).
Una regione è una porzione del piano, chiusa e non allacciata, vale a dire priva di intersezioni tra i suoi contorni. La necessaria assenza di asole rende la regione molto simile ad un foglio di carta ritagliato: è possibile costruire un contorno qualsiasi, anche con fori totalmente interni, ma nel momento in cui si toccano due spigoli di contorno si creano automaticamente due figure separate.
In realtà in AutoCAD è possibile che una singola regione sia costituita da due contorni separati, ma questa situazione si potrà costituire solo dopo aver eseguito delle operazioni booleane su di una singola regione.
Il principale vantaggio di usare una regione invece, ad esempio, di una polilinea chiusa, sta proprio nella possibilità di applicare alle prime le operazioni booleane di sottrazione, unione e intersezione, meglio studiate nei paragrafi 3, 5 e 6 di questo capitolo.

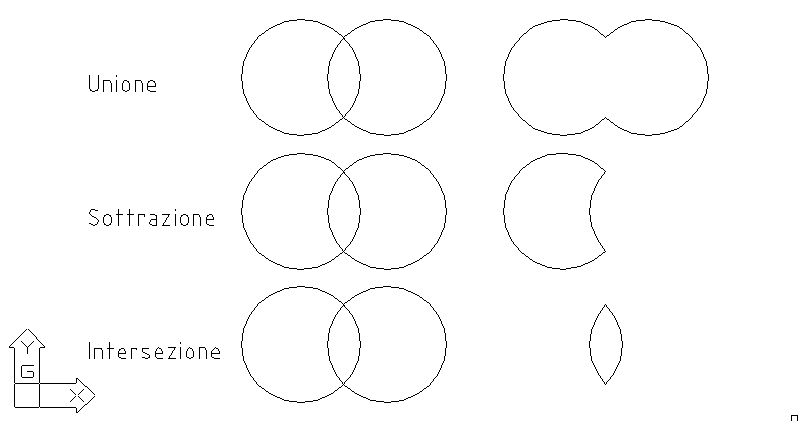

Una operazione booleana applicata a solidi o regioni è del tutto equivalente, concettualmente, alle corrispondenti operazioni eseguite con gli insiemi.
Così l'unione di due o più regioni sarà a sua volta una regione definita come somma delle regioni di partenza; la sottrazione di una regione da un'altra (o di un insieme di regioni da un altro insieme) produrrà invece una regione data dalla prima regione dalla quale sarà stata tolta la parte occupata dalla seconda ed infine, l'intersezione tra varie regioni non sarà altro che una regione formata solo dalle parti in comune a tutte le regioni di partenza.
Il comando REGIONE [REGION] crea una regione a partire da un contorno chiuso e non allacciato formato da linee, polilinee, poligoni, archi circolari ed ellittici, cerchi, ellissi e spline.
Sarà pertanto molto facile definire forme, anche complesse, a partire da semplici figure regolari, quali poligoni o cerchi, e mediante sequenze successive di operazioni booleane.
Le entità potranno anche appartenere a layer diversi e possedere caratteristiche distinte di colore e tipo di linea: la regione verrà automaticamente posta sul layer in quel momento attivo e ne assumerà tutte le specifiche. Inoltre le entità usate per la sua definizione sono cancellate dal disegno.
Volendo tratteggiare una regione è sufficiente selezionarla all'interno del comando PTRATT [BHATCH].

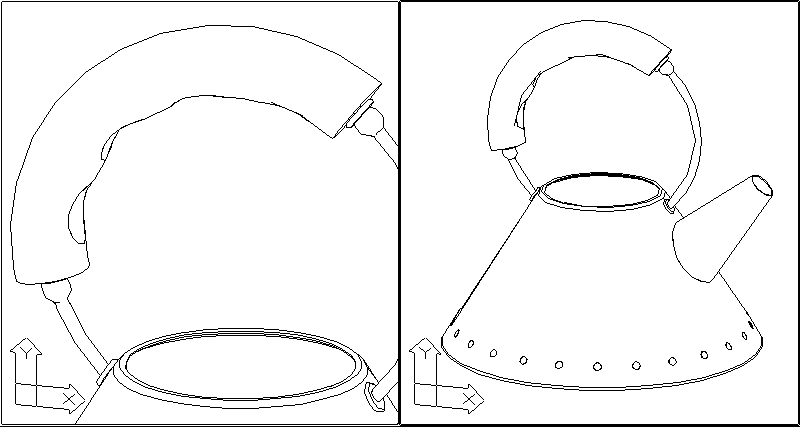

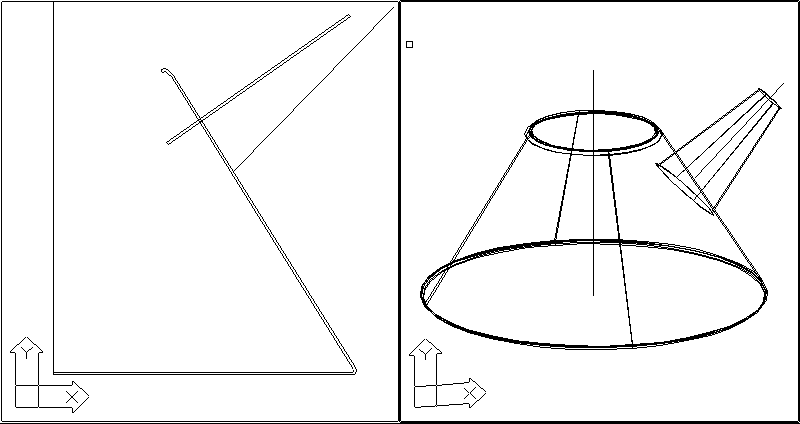

2) Come costruire un solido di rivoluzione (uso di RIVOLUZIONE [REVOLVE]).
Uno dei vantaggi essenziali della modellazione solida è appunto costituito dalla sua semplicità operativa, molto vicina ad una reale manipolazione di solidi per mezzo di un tornio, una fresa o una sega.

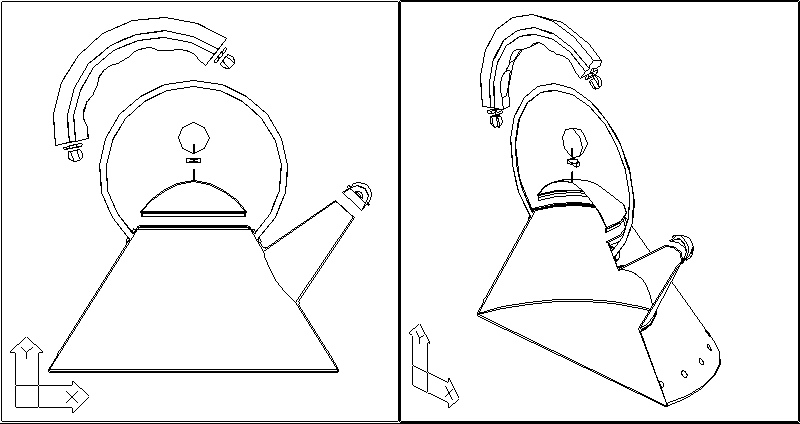

Un altro importantissimo punto a favore di questa modalità costruttiva è dato dalla possibilità di ottenere sezioni dell'oggetto solido e dunque di operare non su molti disegni separati ma su di un unico modello, dal quale, successivamente, si potranno ricavare tutte le viste canoniche necessarie per la sua corretta rappresentazione sul piano ed ottenere direttamente il rendering o lo shading.

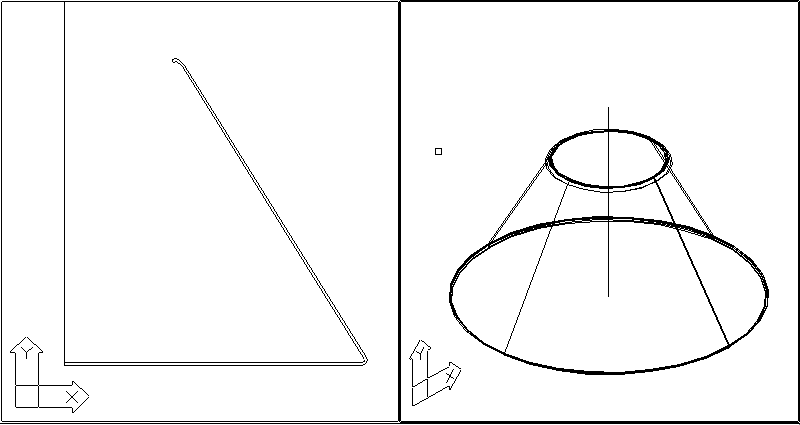

Il primo passo utile alla costruzione del bollitore, la definizione della cassa a tronco di cono, torna utile per illustrare una interessante modalità operativa della modellazione solida: la rivoluzione di un profilo chiuso attorno ad un asse.
La rivoluzione, a traiettoria circolare, potrà essere completa come in questo caso o solamente parziale, fornendo l'angolo coperto dal profilo. La direzione di rivoluzione segue la "regola della mano destra": chiusa a pugno la mano destra, la direzione del pollice, tenuto sollevato, coincide con la direzione dell'asse di rivoluzione (generata dall'identificazione di due punti nello spazio), mentre la direzione di rivoluzione è data dalle dita chiuse sul palmo.
E' da notare che il profilo da ruotare deve essere chiuso e formato da una regione o anche da una polilinea, un poligono, un cerchio o un arco, una spline, un anello o un'ellisse.
Infine, se l'asse di rivoluzione non è complanare al profilo, prima della rivoluzione verrà proiettato sul piano del profilo.
Il modello solido così costruito sarà rappresentato sul video in modalità wire-frame, vale a dire mediante una schematizzazione che riduce le superfici curve ad una serie esigua di linee di collegamento tra i bordi superiore ed inferiore. Al momento della stampa o richiamando i comandi NASCONDI, MODOOMBRA o RENDER, il modello sarà invece rappresentato privo delle linee nascoste e le superfici curve saranno approssimate da un certo numero di facce triangolari: volendo eliminare dalla rappresentazione le facce interne alla silhouette del solido o desiderando aumentare o diminuire il numero di facce che approssima le superfici curve, è necessario intervenire sulle variabili di sistema DISPSILH e FACETRES.

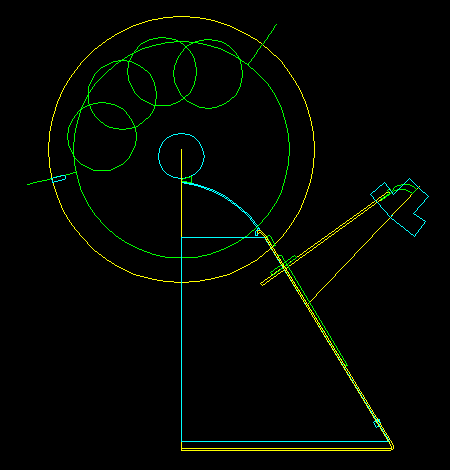

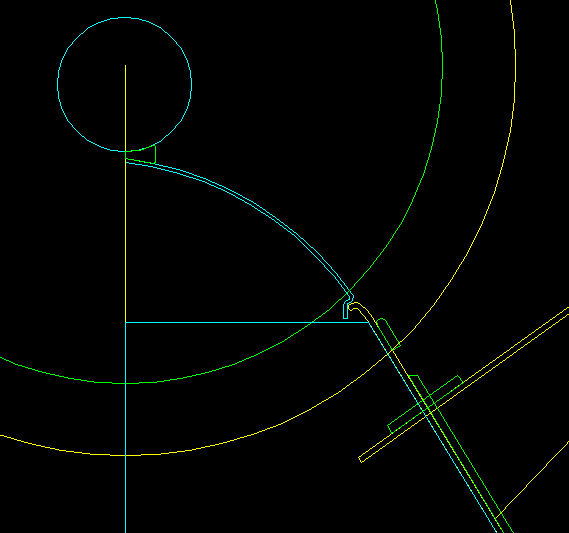

Nell'esempio in esame il profilo è stato costruito sul prospetto laterale, dopo aver definito un apposito UCS verticale sui punti 0,0,0; 0,1,0 e 0,0,1.
Ed è interessante notare che la rivoluzione del profilo attorno all'asse non è minimamente influenzata dall'UCS: che questo sia posto a Globale o meno, il solido prodotto sarà sempre il medesimo.

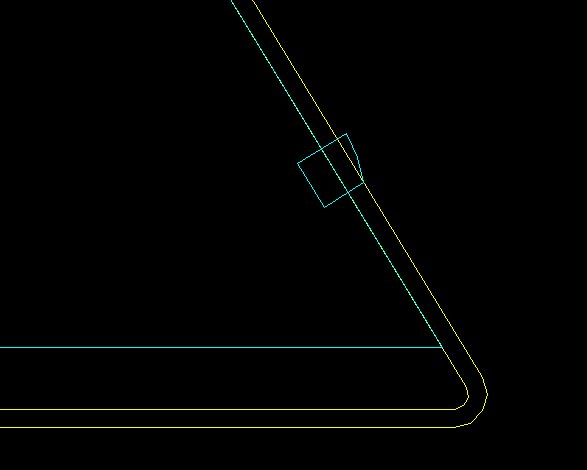

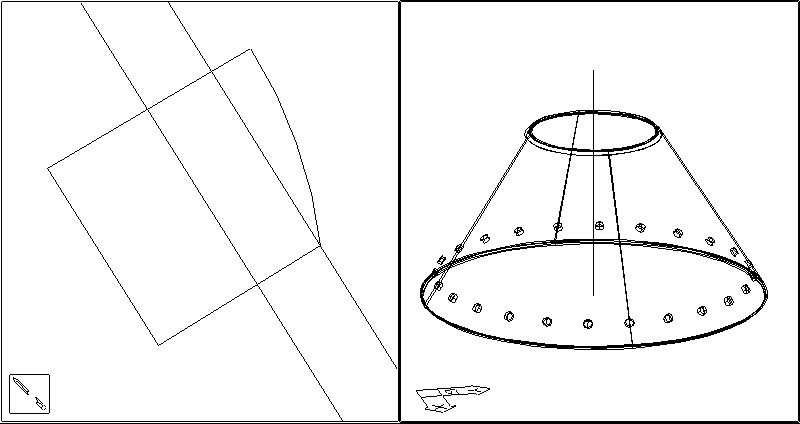

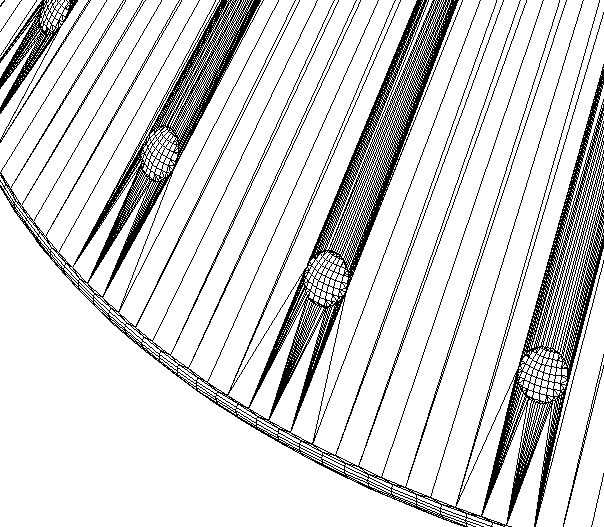

Per ottenere le 24 "gocce" collocate vicine al bordo inferiore della cassa, si potrà definire, sempre sul prospetto laterale, la sezione di una goccia in modo che penetri all'interno della cassa: parte che sarà successivamente "fresata" per mezzo del comando SOTTRAI [SUBTRACT].
La sezione produrrà un solido di rivoluzione ottenuto per rotazione completa, dato che la sezione dovrà corrispondere al raggio della goccia. Non è infatti possibile ottenere un solido di rivoluzione usando un asse interno alla figura. Per evitare dunque di ottenere una cuspide al centro della goccia è opportuno, in questi casi, predisporre una sezione completa a partire da un arco di cerchio, per poi tagliarla a metà per costruire il solido ruotato attorno all'asse tangente il profilo.

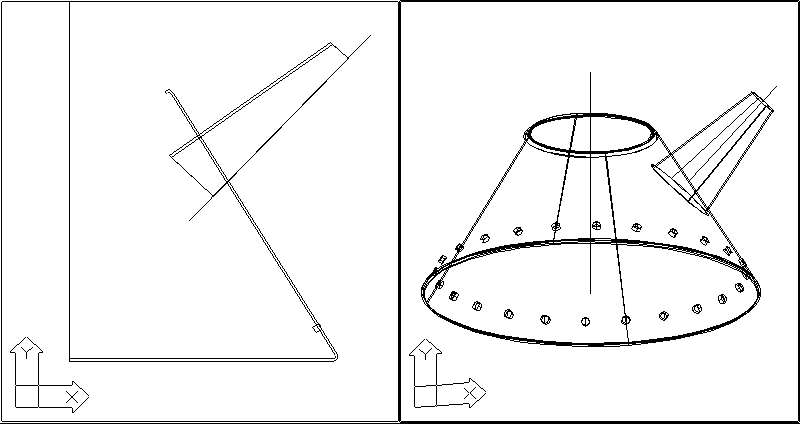

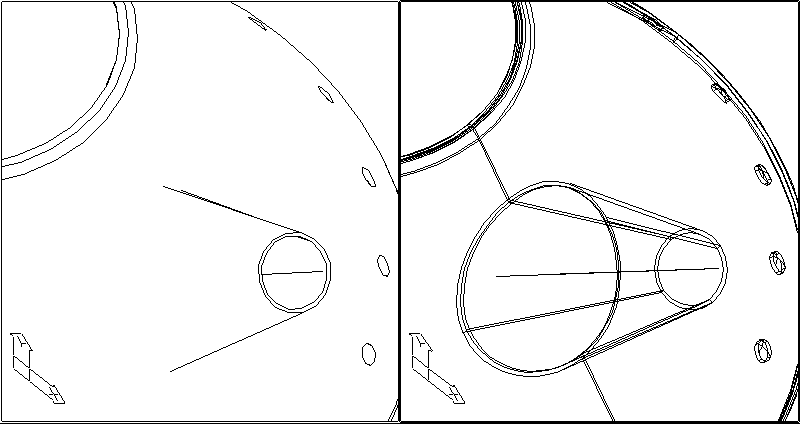

3) Come ottenere un solido per sottrazione (uso di SOTTRAI).

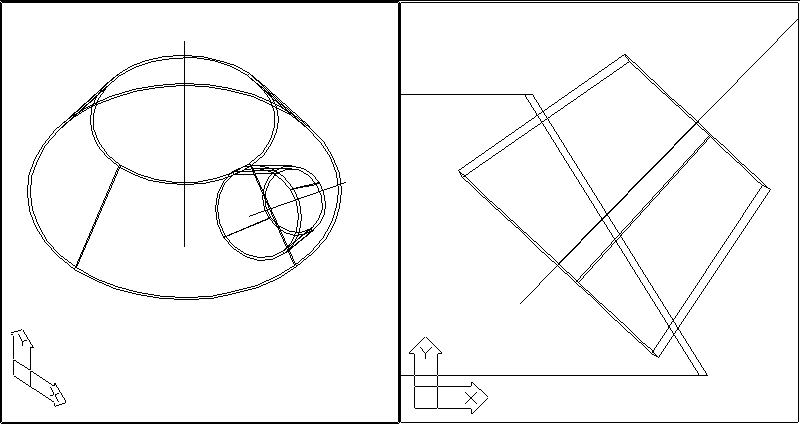

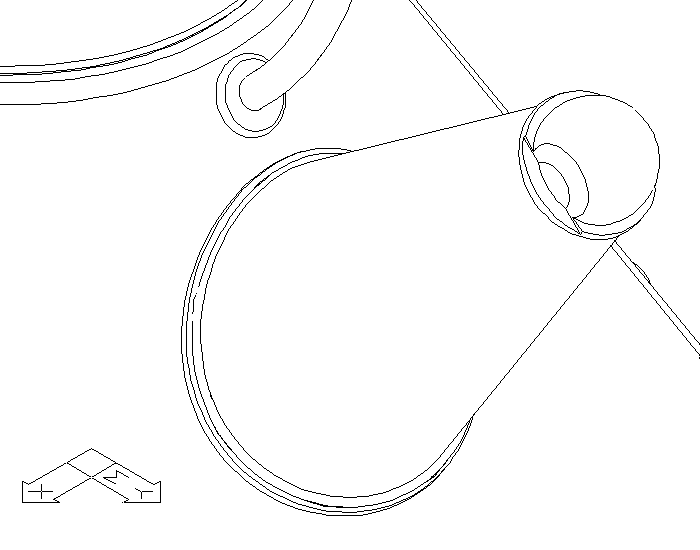

Il secondo passo consiste nel modellare il beccuccio del bollitore: operazione più complessa di quanto può apparire a prima vista dato che l'intersezione tra questo e la cassa segue una curva non adagiata su di un piano. Inoltre si rende necessario asportare dalla cassa la parte occupata dal beccuccio ed è infine da considerare che l'asse del beccuccio non è perpendicolare alla superficie della cassa.

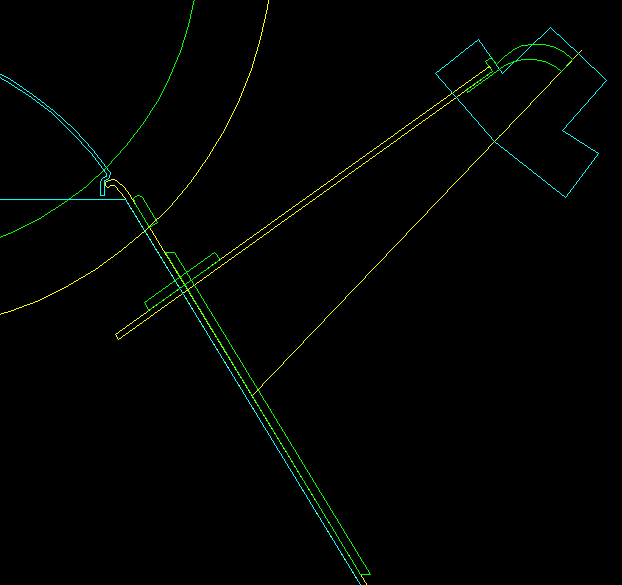

Dopo aver definito, sul prospetto laterale, l'asse del beccuccio e il suo profilo interno ed esterno, si prolungano i due profili verso l'interno della cassa in modo da far sì che i solidi di rivoluzione ottenuti dai due profili intersechino sicuramente la cassa.
La sequenza di operazioni da eseguire potrebbe dunque essere la seguente:
- Si costruisce il solido di rivoluzione sul profilo esterno del beccuccio.
- Si costruisce il solido di rivoluzione sul profilo interno del beccuccio.
- Si copia quest'ultimo solido in modo da averne due uguali e sovrapposti (per far questo è sufficiente eseguire il comando COPIA e fornire la sequenza 0,0 come punto iniziale e finale).
- Si sottrae uno dei due solidi interni da quello esterno per mezzo del comando SOTTRAI. Il comando chiederà di selezionare un primo gruppo di solidi (in questo caso il solido esterno) ed un secondo gruppo (uno dei due solidi interni uguali tra loro). Il risultato dell'operazione booleana è costituito dal beccuccio svuotato della sua parte interna.
- Una analoga operazione è però da eseguirsi anche rispetto alla cassa, al momento priva del foro in corrispondenza del beccuccio: si sottragga ora dalla cassa l'altra copia del solido interno che la interseca.

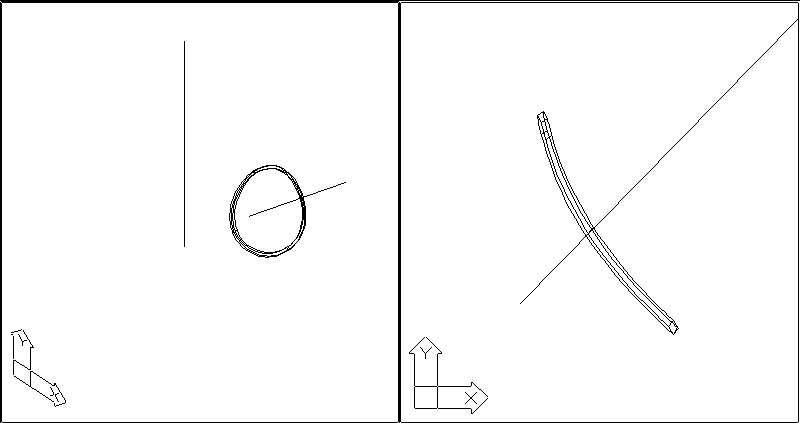

- Per togliere dal beccuccio la parte che risulta interna alla cassa è ora necessario costruire un solido di rivoluzione sul profilo esterno della cassa con lo stesso asse di rotazione verticale usato per la costruzione della cassa stessa. Modellato quel solido, lo si userà, sempre mediante il comando SOTTRAI, per eliminare la parte superflua del beccuccio.

Un'altra sequenza operativa prevede la definizione di una sezione longitudinale del beccuccio e la sua rotazione attorno all'asse. Al beccuccio così costruito sarà poi necessario asportare la parte interna alla cassa ed alla cassa stessa sarà necessario asportare il foro in corrispondenza del beccuccio.

E' da notare che l'operazione di sottrazione può essere applicata anche a gruppi di solidi e alle regioni. Nel caso, ad esempio, si selezioni un primo gruppo di N solidi ed un secondo di M solidi, AutoCAD eliminerà, nel primo gruppo, le parti occupate dal secondo, ma manterrà intatte le eventuali sovrapposizioni esistenti tra solidi appartenenti al primo gruppo.
Nel caso di regioni, queste vengono invece suddivise automaticamente in sottogruppi in funzione della loro appartenenza allo stesso piano: da ogni sottogruppo appartenente al primo gruppo di selezione verranno tolte le parti, se esistono, occupate dal sottogruppo complanare e appartenente al secondo gruppo di selezione. In altre parole, le operazioni booleane vengono applicate solo alle regioni tra loro complanari.

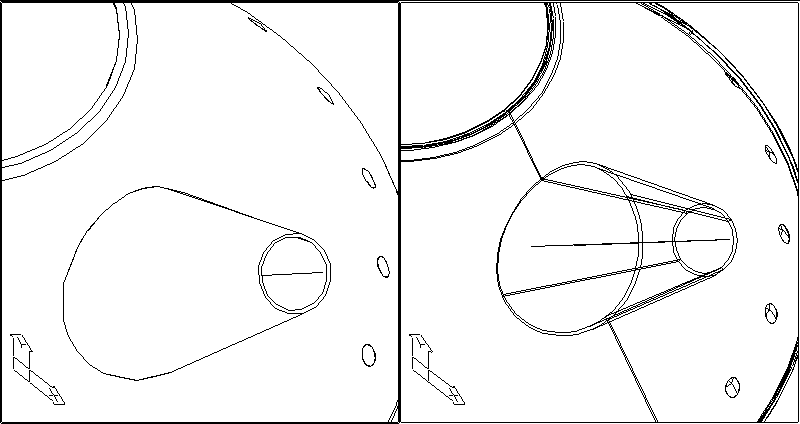

4) Come unire due o più solidi tra loro (uso di UNIONE).
L'unione di due o più solidi o regioni, costituisce l'operazione booleana più semplice ed immediata: a partire dagli elementi selezionati (siano essi solidi o regioni), viene prodotto un unico oggetto (solido o regione) dato dalla loro somma. Le eventuali parti in comune vengono pertanto inglobate nell'oggetto, che, da quel momento, potrà essere manipolato come un tutt'uno.
L'operazione torna più utile di quanto può apparire poiché vengono calcolati, nel caso dei solidi, dei nuovi spigoli che, prima della somma, non erano definiti all'interno del modellatore. Se, ad esempio, si considera un cubo con all'interno un cilindro che sporge dal cubo stesso, l'operazione di eliminazione delle linee nascoste non riuscirà in modo realistico. Unendo invece i due solidi, non solo si identificherà lo spigolo di intersezione tra cubo e cilindro, ma i comandi NASCONDI, MODOOMBRA e RENDER opereranno correttamente.
Nel caso di regioni il comando UNIONE opera come sostituto di una serie di operazioni di editing quali ad esempio TAGLIA ed EDITPL seguita dall'opzione Unisci: se, ad esempio, si volesse ottenere l'equivalente del comando UNIONE tra un quadrato ed un cerchio ad esso parzialmente sovrapposto, si dovrebbe prima tagliare la parte di cerchio interna al quadrato, poi la parte di quadrato interna al cerchio ed infine unire le due entità mediante il comando EDITPL.

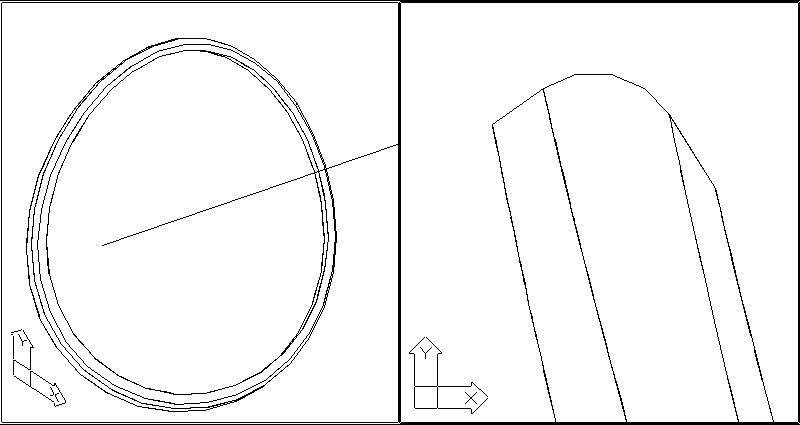

Nell'esempio proposto si unirà dunque il beccuccio alla cassa, sia per rispettare la realtà costruttiva dell'oggetto, sia soprattutto perché lo spigolo ottenuto dall'unione potrà essere successivamente raccordato, come in questo caso, o cimato: non è infatti possibile raccordare o cimare spigoli adiacenti appartenenti a solidi diversi, né tanto meno spigoli "virtuali", non esistenti nel modello (ed è il caso dello spigolo tra cubo e cilindro, prima della loro unione).
E' da notare che possono essere uniti anche oggetti non intersecati. In quel caso non si creeranno nuovi spigoli o vertici, ma più semplicemente un nuovo singolo oggetto somma dei precedenti.
Nel caso di regioni, queste dovranno essere complanari: se si selezionano regioni tra loro non tutte complanari, queste verranno suddivise, se possibile, in gruppi di regioni appartenenti allo stesso piano e unite tra loro in modo da creare una nuova regione per ogni gruppo.

5) Come richiamare e collocare nello spazio un solido predefinito (uso dei solidi predefiniti PARALLELEPIPEDO, SFERA, CILINDRO, CONO, CUNEO, TORO).
La costruzione del sostegno circolare del manico del bollitore può, come accade sovente, essere eseguita in vari modi: per rivoluzione di un cerchio attorno ad un asse, per estrusione dello stesso cerchio lungo una traiettoria curvilinea, oppure richiamando uno dei solidi predefiniti, detti anche primitivi o primitive solide.
Oltre ai solidi semplici come il parallelepipedo, la sfera, il cono, il cilindro o il cuneo, AutoCAD prevede anche il toro, definito come il solido ottenuto dalla rivoluzione completa di un cerchio attorno ad un asse complanare e, di norma, esterno al cerchio stesso. L'asse di rotazione può infatti essere anche tangente o addirittura interno al cerchio, definendo un solido simile ad un pallone da rugby.

Ogni solido può essere inserito nel disegno fornendo rispettivamente:
- il centro, due vertici opposti o un vertice e le lunghezze dei lati del parallelepipedo;
- il centro e il diametro o il raggio della sfera;
- il centro, il raggio o il diametro e la posizione del vertice o l'altezza di un cono circolare retto (nel quale l'altezza è perpendicolare al cerchio di base);
- il centro e i due semiassi, oltre alla posizione del vertice o l'altezza, di un cono ellittico retto;
- il centro, il raggio o il diametro e l'altezza di un cilindro circolare retto;
- il centro e i due semiassi, oltre all'altezza, di un cilindro ellittico retto;
- il centro della faccia orizzontale o un vertice del cuneo e un vertice e l'altezza o le tre dimensioni del parallelepipedo che lo ingloba.
- il centro e il diametro o il raggio del toro e del tubo, dove per toro si intende l'intero solido e per tubo la sezione circolare che lo definisce per rivoluzione.

Una volta definito un solido, questo potrà essere manipolato attraverso tutti i comandi di editing e trasformazione geometrica disponibili in AutoCAD: ruotato nelle due o nelle tre dimensioni, traslato, scalato, riflesso, sempre in 2D o 3D, o allineato con altri solidi mediante il comando ALLINEA.

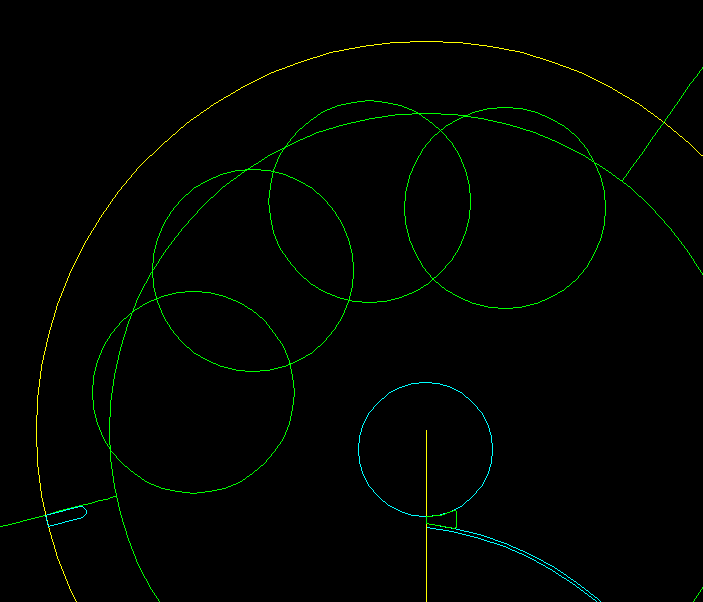

Dopo aver creato l'anima metallica del manico, vale a dire dopo aver richiamato un toro - tenendo attivo l'UCS del prospetto laterale - per poterlo porre in posizione verticale, è ora necessario creare l'impugnatura ed i relativi elementi di bloccaggio e di saldatura (vedi figura complessiva all'inizio dell'esercizio).
Anche l'impugnatura del bollitore, come del resto quasi tutti i solidi, può essere definita attraverso vari metodi: in questa sede si è scelto di costruirla per rivoluzione parziale di un cerchio. Dopo aver tracciato in pianta un cerchio di sezione ed aver calcolato, in prospetto laterale, l'angolo di rotazione è sufficiente fornire, tenendo conto della regola della mano destra e del verso di rivoluzione del cerchio, come primo punto dell'asse di rivoluzione, il centro del toro e, come secondo, un qualsiasi punto appartenente alla retta parallela all'asse X e passante per il primo: ad esempio @1,0,0 (se l'UCS corrente è quello Globale).
Le quattro scanalature sull'impugnatura devono invece essere ottenute per sottrazione di altrettanti cilindri disposti in una serie polare avente lo stesso centro del manico e del toro. Definito quindi, sul prospetto laterale, un cilindro a base circolare che intersechi il manico a creare una singola scanalatura, si controllerà, in pianta, che esso abbia un'altezza maggiore del diametro del manico ed una collocazione tale da debordare, rispetto a quello, sia a destra che a sinistra.
Ottenuta una serie di quattro cilindri, si sottrarranno dal manico e si sottrarrà anche, dal toro che funge da anima, la sua parte interna alla cassa, come già visto nel paragrafo 3 (questa operazione è evidentemente preferibile farla contemporaneamente alla sottrazione della parte eccedente il beccuccio e le "gocce" della cassa).
Prima della sottrazione è però opportuno fare una copia del toro per poterlo poi usare per "scavare", sempre con il comando SOTTRAI, l'impugnatura e gli oggetti ad essa adiacenti, sempre ottenuti mediante rivoluzione o richiamando le primitive solide (in questo caso la sfera). La modellazione solida permette infatti di ottenere oggetti dalla geometria identica o molto vicina a quella reale; solidi che potranno poi essere sezionati e rappresentati in modo corretto e sempre rispondente alla realtà dell'oggetto costruito.

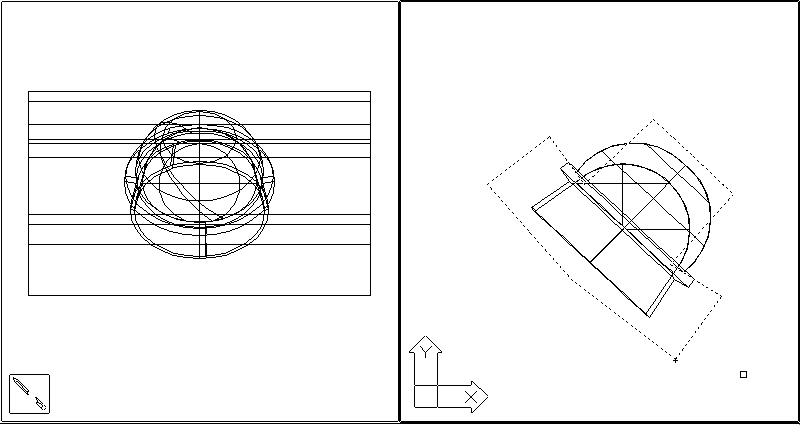

6) Come ottenere un solido per estrusione (uso di ESTRUDI).
Il comando ESTRUDI, unito a RIVOLUZIONE, consente di generare tutte le primitive solide non predefinite: solidi che verranno successivamente ed eventualmente combinati tra loro per mezzo delle operazioni booleane.
Mentre il comando RIVOLUZIONE ruota il profilo generatore chiuso attorno ad un asse esterno al profilo stesso, il comando ESTRUDI genera il solido traslando il profilo stesso lungo una traiettoria che può essere rettilinea, curva o spezzata. Se la traiettoria è rettilinea, le facce di norma parallele alla traiettoria potranno invece assumere una inclinazione, positiva (verso l'interno del profilo) o negativa (verso l'esterno), in modo da definire, ad esempio un tronco di piramide a partire da un quadrato di base.
E' da notare che l'inclinazione delle facce deve essere letta, per un profilo generatore orizzontale, sul piano verticale perpendicolare al segmento del profilo che ha generato la faccia.
Se però l'inclinazione fornita è tanto forte da far sì che le facce si incontrino tra loro prima della completa estrusione (generando un solido autointersecante), il comando verrà interrotto e comparirà la scritta: La creazione dell'estrusione non è riuscita.
Questo "inconveniente" è in realtà dovuto proprio alla maggiore consistenza e accuratezza di modellazione della nuova versione. Per ottenere, ad esempio, le falde di un tetto tutte della medesima inclinazione a partire dal profilo di gronda, sarà ora necessario calcolare in precedenza l'altezza del colmo del tetto e, se questo si trovasse ad altezze diverse, suddividere l'estrusione in più fasi separate.
I profili di estrusione accettati, come anche per il comando RIVOLUZIONE, sono polilinee (con più di 3 e meno di 500 vertici), poligoni, ellissi, spline, anelli o regioni purché chiuse e non autointersecanti. La traiettoria di estrusione può invece essere formata da linee, cerchi, archi, archi ellittici, polilinee o spline, sia aperte che chiuse. La traiettoria non deve essere complanare al profilo (in quel caso si genererebbe un solido a volume nullo), né avere flessi molto acuti o tali da provocare, durante l'estrusione, solidi autointersecati.
Nel caso di traiettorie ad andamento tridimensionale complesso, infatti, l'estrusione avviene per segmenti, facendo in modo che questi si possano raccordare uno con l'altro: può dunque accadere, ad esempio, che l'estrusione di un cerchio termini con una sezione ellittica.

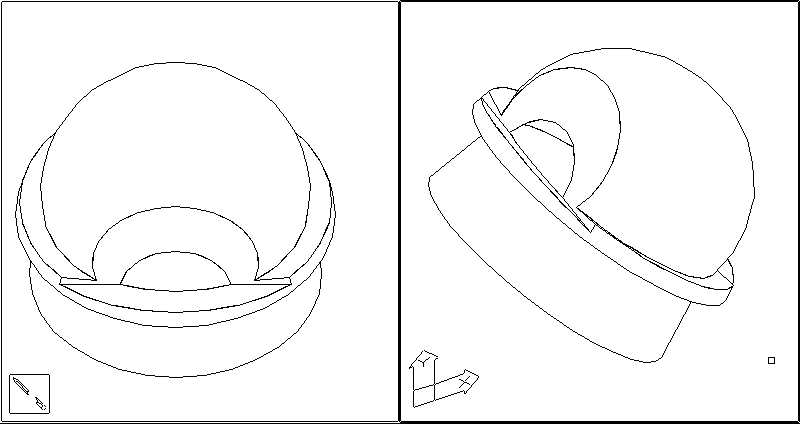

7) Come ottenere un solido per intersezione (uso di INTERSEZIONE).
L'operazione di intersezione risulta di più difficile comprensione, rispetto alle altre operazioni booleane, per la mancanza di un riscontro diretto, di una similitudine immediata nel campo della realtà fisicamente concreta.
Dati due o più solidi (o regioni) la loro intersezione booleana è rappresentata dalla parte di spazio (o di piano) comune a tutti gli oggetti considerati.

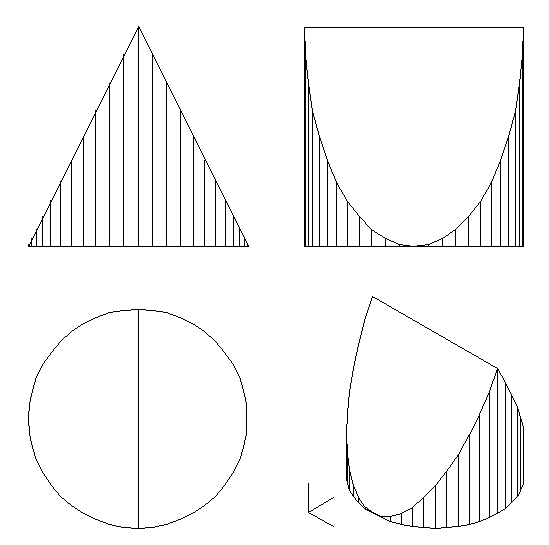

Se, ad esempio, venisse richiesto di concepire un solido che passi interamente e occupando completamente sia un foro circolare, sia uno quadrato, sia un foro triangolare (che abbia dunque una sezione circolare, una quadrata ed una triangolare), è sufficiente disporre le tre sezioni su tre piani tra loro perpendicolari (come i piani cartesiani), estruderle e trovarne l'intersezione booleana.

Il comando infatti può, tra l'altro, essere considerato come l'operazione inversa della costruzione di due, tre o più proiezioni ortogonali. Se le proiezioni vengono collocate sui relativi piani di proiezione ed estruse, l'intersezione tra i vari solidi così ottenuti definisce molto spesso un solido le cui proiezioni ortogonali sono identiche a quelle date e dunque, anche se non sempre, il solido dal quale quelle proiezioni sono state prodotte.
Se questo non avviene significa semplicemente che le proiezioni usate non sono sufficienti a descrivere completamente e compiutamente l'oggetto che si vuole ricostruire. Del resto è spesso necessario l'uso di sezioni, anche complesse e con complanari, ed altrettanto di sovente il riconoscimento dell'oggetto avviene per induzione più che per esaustione.
L'intersezione booleana consente di creare solidi e regioni altrimenti molto difficili o addirittura quasi impossibili da costruire.
Nel caso di regioni, come per le altre operazioni booleane, queste devono essere tra loro complanari: se non tutte lo sono, vengono suddivise automaticamente in gruppi di regioni complanari e viene trovata, per ogni gruppo, la relativa regione di intersezione.
