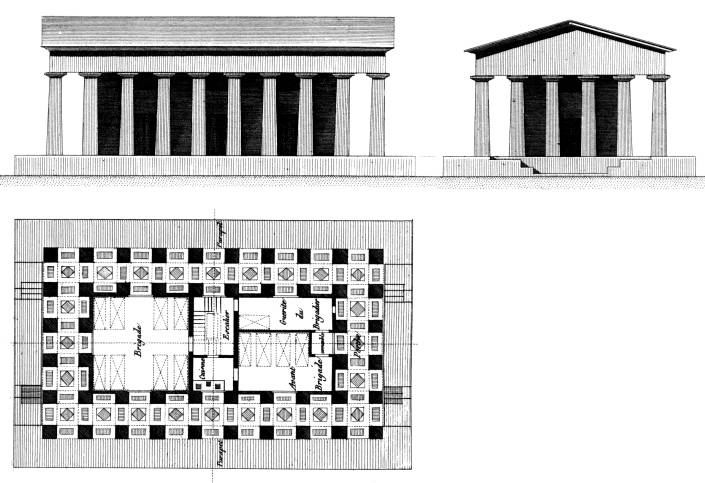

Tavole 1-2

moduli

1 modulo = 20 pollici @ 54 cm

Diametro alla base

2

Altezza totale colonna

10

Altezza capitello

4/5

Larghezza capitello

2 3/4

Diametro alla sommità

1 2/3

Interasse colonne

4 1/2

Intercolunnio

2 1/2

Altezza trabeazione

2 1/2

Altezza timpano

4 1/2

Larghezza totale timpano

28

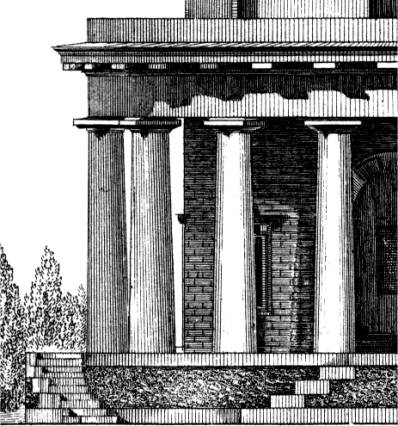

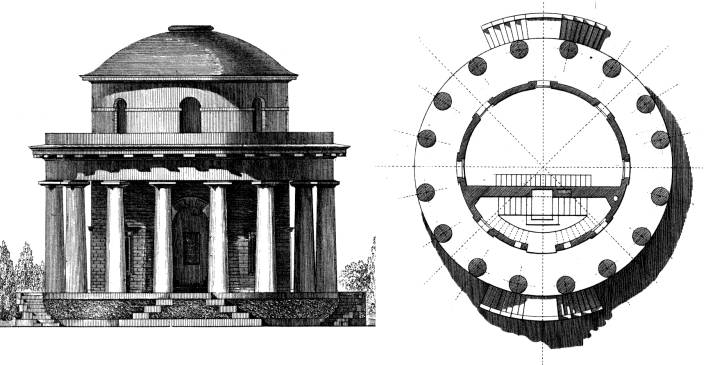

Tavole 3-4

moduli

1 modulo = 18 pollici @ 48.7 cm

Diametro alla base

2

Altezza totale colonna

11

Altezza capitello

2/3

Larghezza capitello

2 2/3

Diametro alla sommità

1 1/2

Circonferenza su assi

84

Diametro su assi
(26 1/2 * p = 83 1/4)

@ 26 1/2

Diametro tamburo

28

Diametro basamento

34

Interasse colonne (sull’arco)

5 1/4

Altezza totale ‘trabeazione’
(con parapetto)

4 1/2

Tavola 9

moduli

1 modulo = 17 pollici (?) @ 46 cm

Lato alla base

2

Altezza totale pilastro

10

Altezza capitello

3/4

Larghezza capitello

2 2/3

Lato pilastro alla sommità

1 1/2

Interasse pilastri

4 1/3

Altezza totale timpano

6 2/3

Larghezza totale timpano

25 1/2

Dimensioni base: larghezza
lunghezza

30 2/3
48

Bordo esterno base

3 1/2

Tavole 10-11

moduli

1 modulo = 18 pollici @ 48.7 cm

Diametro alla base

2

Altezza totale colonna

10

Altezza capitello

3/4

Larghezza capitello

3

Diametro colonna alla sommità

1 2/3

Interasse colonne

4 1/3

Altezza trabeazione

2

Altezza timpano

3

Larghezza totale timpano

18

Larghezza corpo edificio

28

Larghezza totale edificio

41

Altezza alla sommità del timpano

15

Tavole 15-16

moduli

1 modulo = 19 pollici (?) @ 51.5 cm

Diametro alla base

2

Altezza totale colonna

10

Altezza capitello

2/3

Larghezza capitello

2 5/6

Diametro colonna alla sommità

1 1/2

Interasse colonne

4 1/2

Altezza trabeazione

2

Altezza timpano

3 2/3

Larghezza totale timpano

18

Larghezza corpo edificio

38

Larghezza totale edificio

50

Altezza alla sommità del timpano

15 2/3

Altezza totale edificio

18 1/2

Lato esterno basamento

58

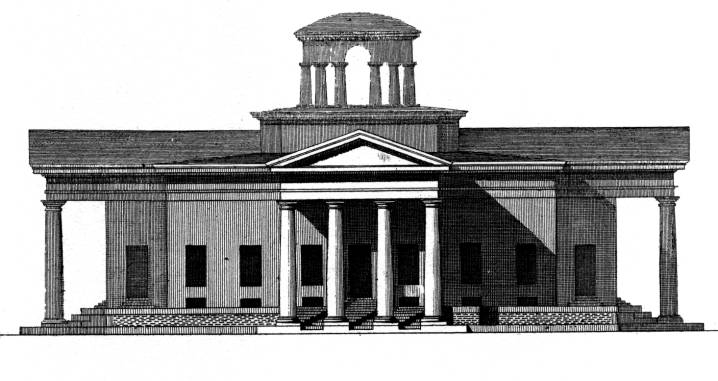

Tavole 65-68

moduli

1 modulo = 12 1/2 pollici (?) @ 33.8 cm

Diametro alla base

2

Altezza totale colonna

15

Altezza capitello

1 1/6

Altezza base (con basamento)

1 1/6

Larghezza capitello

2 1/3

Diametro colonna alla sommità

1 2/3

Interasse colonne

5 2/3

Altezza trabeazione

3 2/3

Altezza timpano

4 1/3

Larghezza totale timpano

22

Larghezza totale ala edificio

45

Larghezza corpo edificio

60

Larghezza totale edificio

78

Altezza alla sommità del timpano

23

Altezza totale edificio

18

Lato esterno basamento

80
