ISTITUTO UNIVERSITARIO DI ARCHITETTURA DI VENEZIA
Corso di Disegno B (C. Trevisan)  - AA 1998-99

Varie assonometrie dello snodo del tavolo "Scarpa"

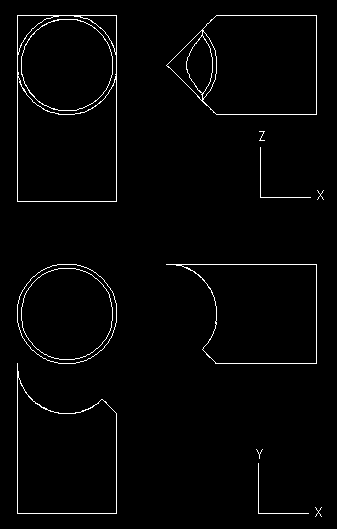

Proiezioni ortogonali

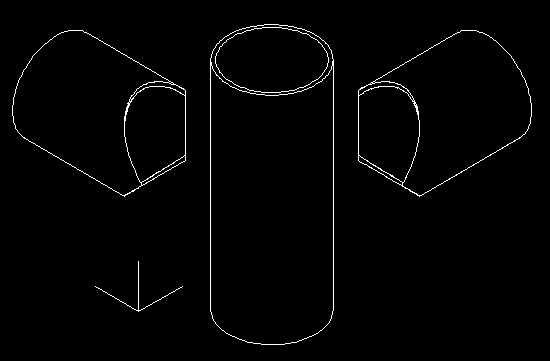

Assonometria ortogonale isometrica

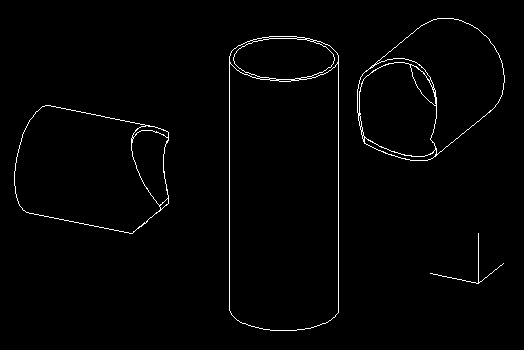

Assonometria ortogonale isometrica

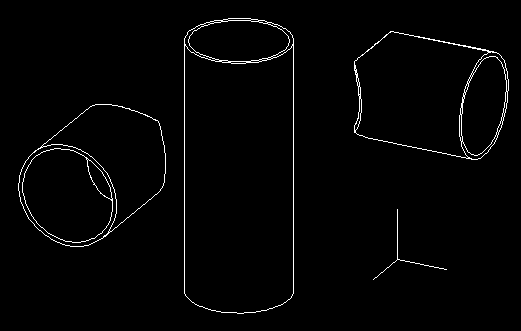

Assonometria ortogonale dimetrica

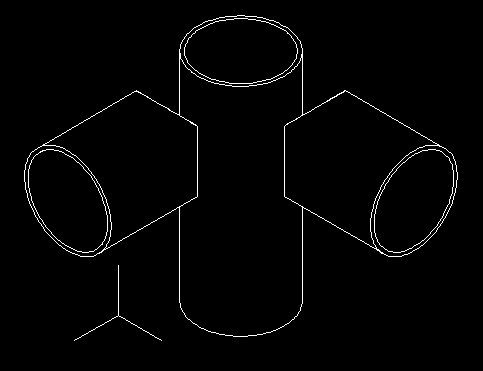

Assonometria ortogonale dimetrica

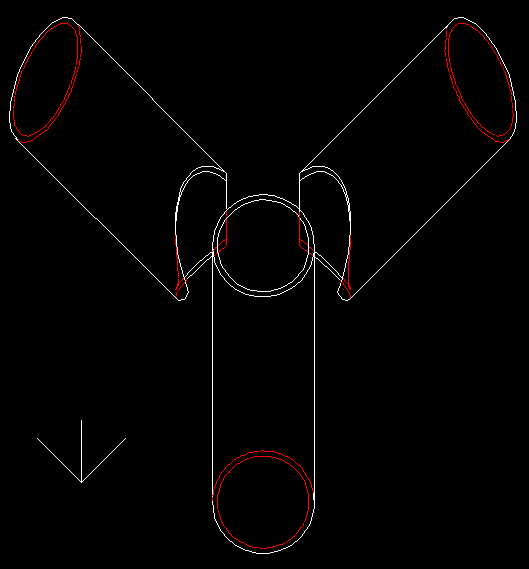

Assonometria obliqua monometrica (cavaliera) In colore rosso sono rappresentati gli spigoli nascosti.

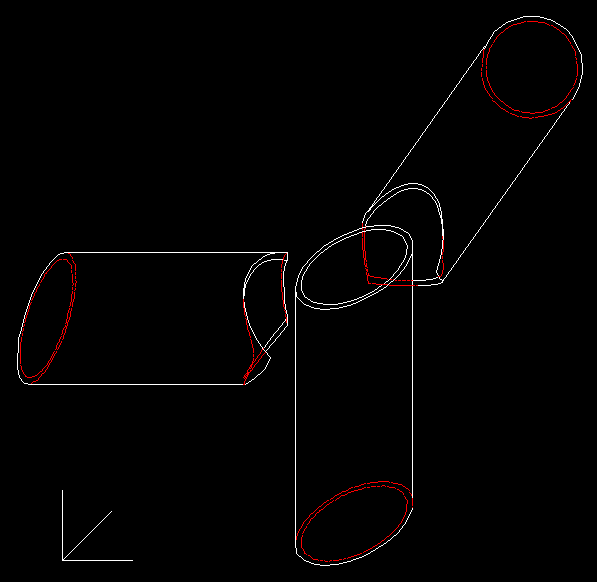

Assonometria obliqua monometrica (militare) In colore rosso sono rappresentati gli spigoli nascosti.
